基于磁滞测功机加载的电机性能测试台产品概述：

电机综合性能测试系统是测功机加载的电机性能测试系统，系统可用于新能源汽车、伺服机器人电机、无刷电机及其他各种电机及驱动器综合特性测试。系统具有使用灵活，测试精准、稳定，操作安全方便等特点，且具有测试范围宽广、分析功能强大等优点，广泛运用于各种电机研发、检测、质量认证、选型等电机测试行业，如航空、航天、军事、民用、院校、科研机构、机器人伺服等领域。电机综合性能测试系统是一款先进的，可在计算机(Windows 7/10)操作系统下进行数据采集并模拟各种工况的电机测试设备。电机综合性能测试系统由测功机、测功机控制器、功率分析仪、被测电机供电电源等组成。测功机测控系统以上位机测试软件为核心，利用软件通过通讯对测功机进行加载控制，同时采集机械信号(扭矩;转速;转向;输出功率);通过与功率分析仪通讯读取电参数(母线电压;母线电流;输入功率;UVW电压;UVW电流等)。通过控制计算机完成电机测试系统试验台的控制、连锁、操作以及故障诊断。通过以太网将控制计算机的输出传至数据处理计算机进行数据处理。

磁滞电机性能测试台可以根据不同的配置来测试不同的电机如直流有刷电机，直流无刷电机；交流串激电机等。一般应用于测试功率在14KW以下，扭矩在56N.m以下，转速在30000rpm以下的电机或电机驱动测试。加载稳定，基本无转矩波动，惯量小。使用寿命长，靠磁场制动，转子与定子无接触，唯一接触的是轴与轴承，基本无需维护。适应范围广，适用低到中高转速电机的测试，可以测试被测电机从空载到堵载的全过程测试。精度高，扭矩测量精度可达0.2-0.5%F.S ； 转速测量精度可达0.1%F.S

磁滞电机性能测试台功能特点：常规参数测量(根据客户选定)

• 适用对象：直流电机、交流电机、步进电机、伺服电机、有刷电机、无刷直流电机、减速电机等；
• 电量参数：电压、电流、输入功率、功率因素等；
• 机械参数：转速、扭矩、输出功率、转向、振动、温升；
• 其他参数：效率、寿命、对拖、加载；
• 应用行业：机器人关节电机、白色家电、无人机电机、汽车配件电机、电动工具、智能家居、机器人电机；

负载特性测试：

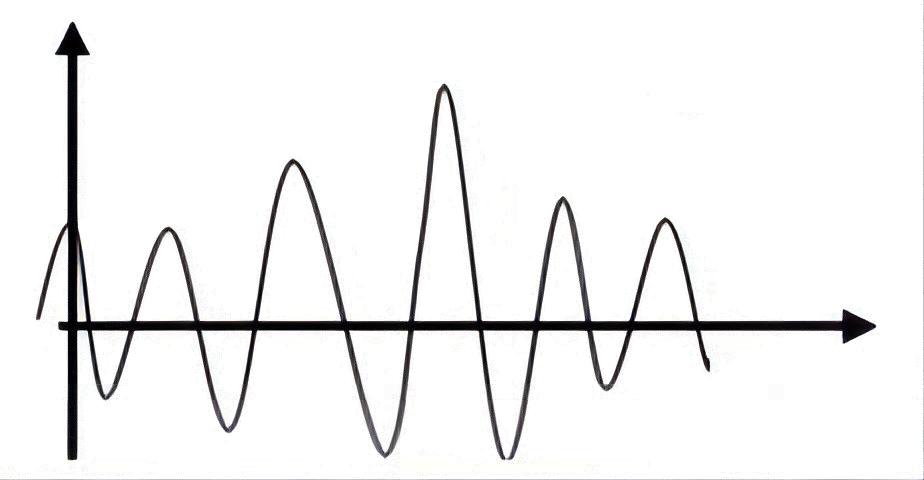

• 功能介绍：电机驱动系统带动实际的负载运行时其受到的力矩不是恒定不变的，为了测试这种情况，给被测电机加载扭矩来模拟现场工况。
• 测试目的：试验的目的是确定电机在不同负载的情况下，电机的电压、电流、转速、输出功率、功率因素、效率等参数是否在设计范围内。
• 测试方法：利用测功机给电机加载来测取其转矩、转速等参数并联合电量参数进行测试。转矩转速特性，转矩转速曲线是通过工控机软件自动测试且描绘出响应的曲线，驱动电机、驱动器、系统效率的测量主要依赖于高精度功率分析仪以及测功机，通过工控机软件自动测量且会以报表的形式自动给出。

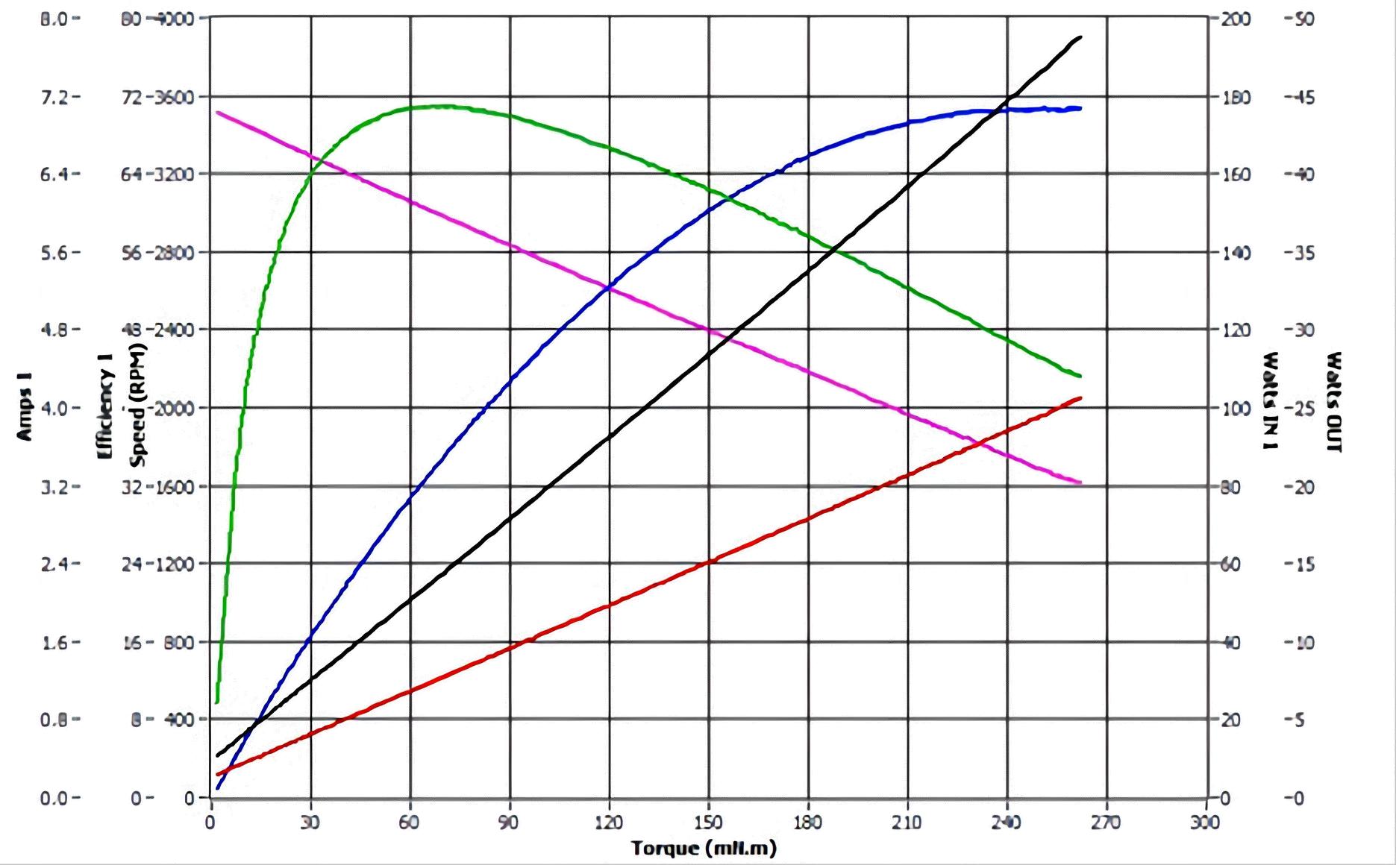

全程自动测试

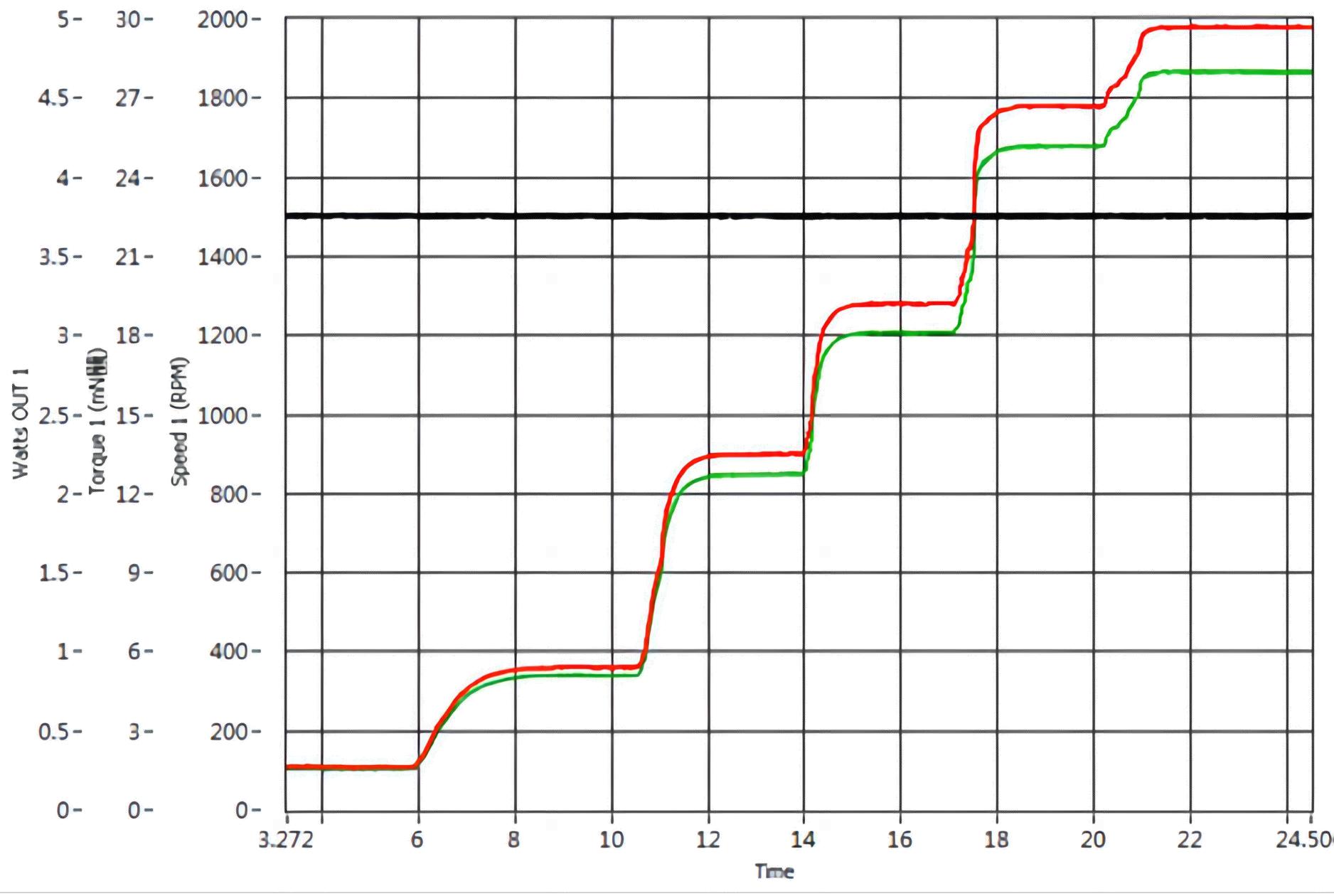

定点扭矩/转速测试

手动加载测试

磁滞电机性能测试台原理解析：附图

电机综合性能测试系统从原理上来分析，可以分为三大类，一个是数据采集部分;一个是加载控制部分;一个是辅助部分。数据采集部分可以分为两部分，电信号采集与机械信号采集。其中电信号可分为被测产品控制器的母线电压、电流、输入功率，被测产品控制器输出端及被测产品电机输入端的电压(UV;UW;VW)、电流(UV;UW;VW)、输入功率(UV;UW;VW)，频率等。机械信号包含了被测电机输出的扭矩、转速等。他们都可以通过功率分析仪配合电流互感器来测量。控制部分主要是由加载控制器、测功机、控制电柜等组成可以通过软件来控制测功机配合扭矩转速传感器来做扭矩或转速开闭环控制。也可以通过控制电柜给系统做各种软硬件保护。辅助部分是根据实际需求来如冷却装置、振动传感器、温度传感器等来辅助测试，此项根据实际需求来选配.

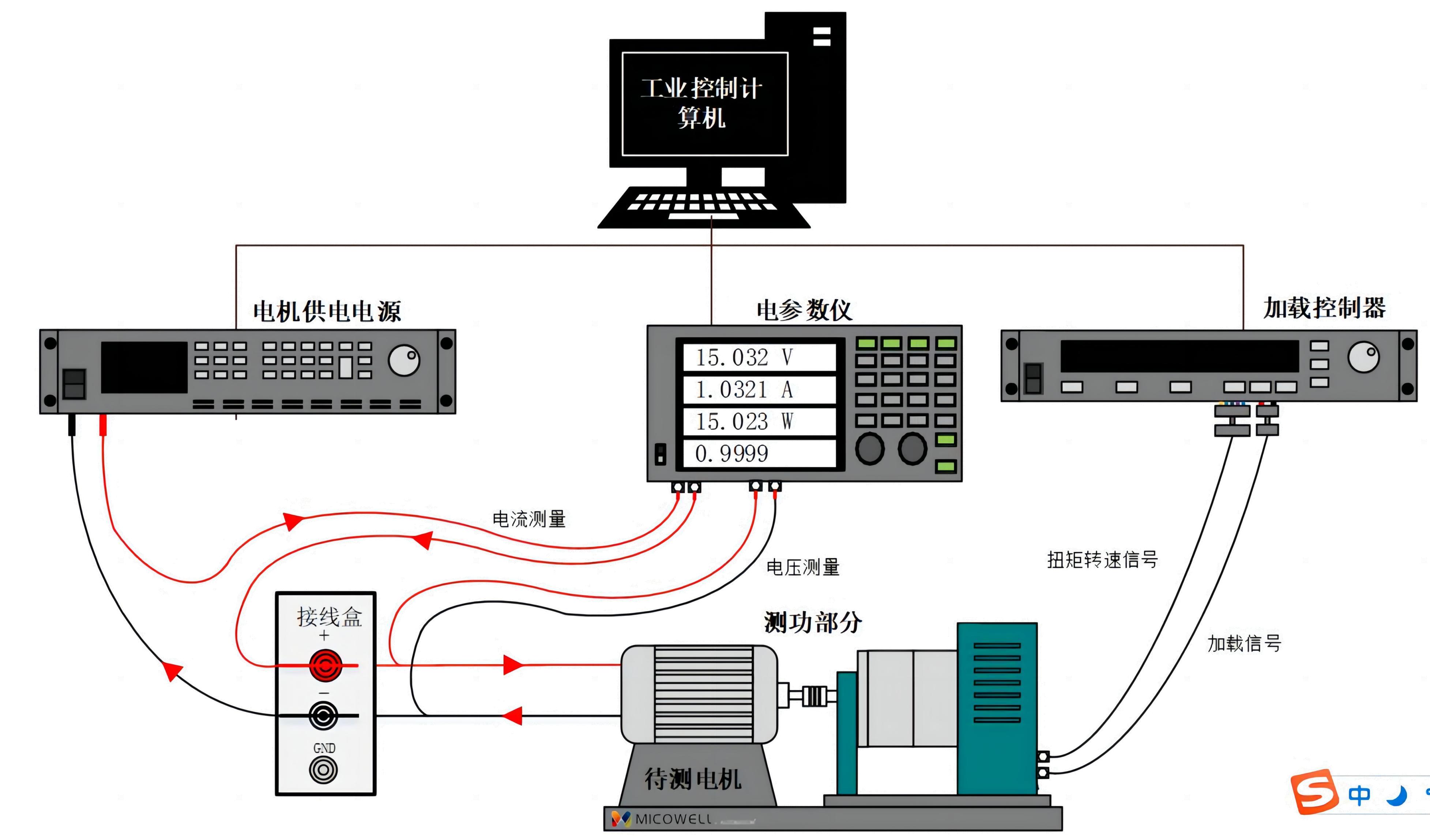

基于有刷电机加载测试原理框图

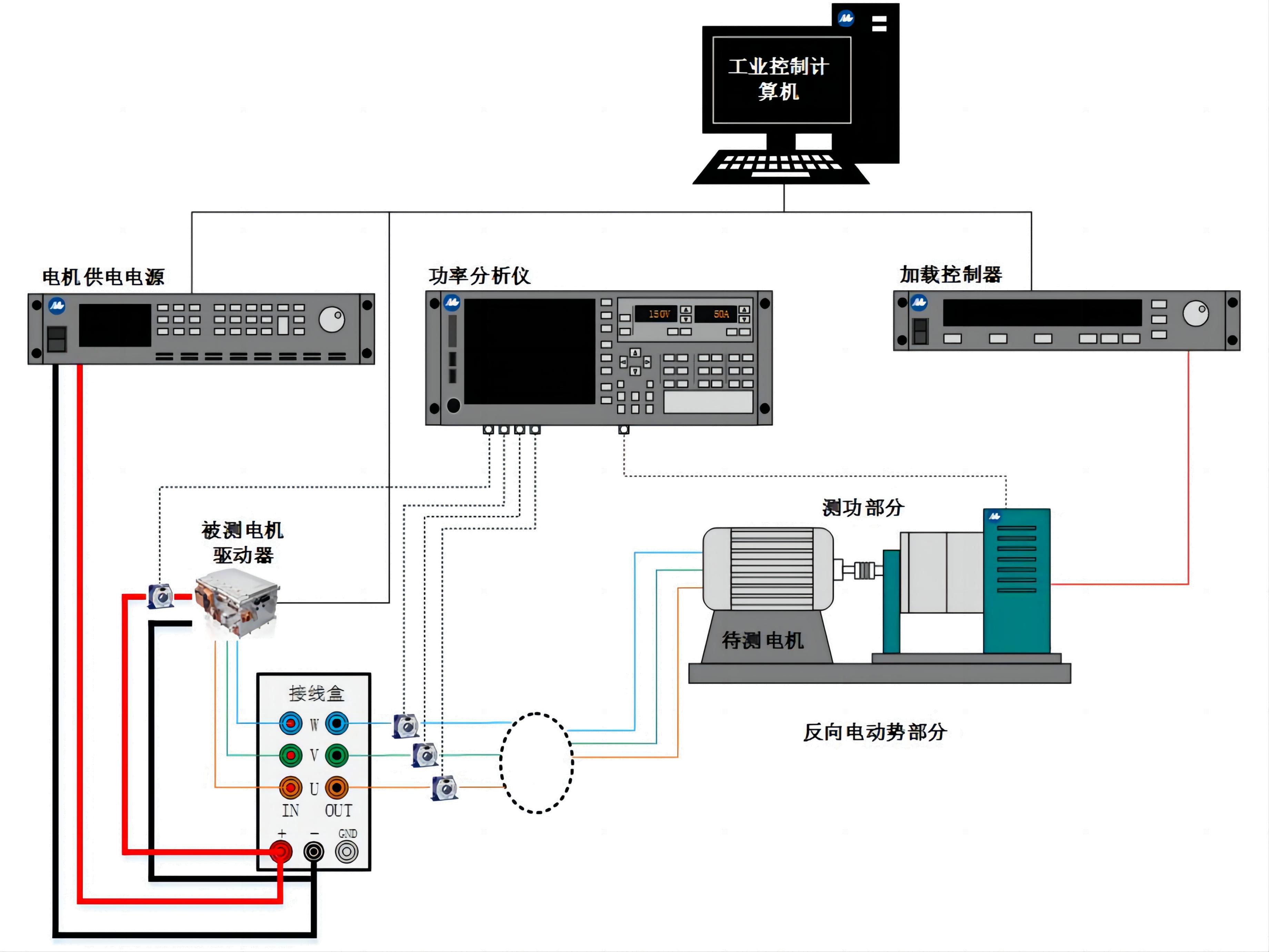

基于无刷电机加载测试原理框图
