电机寿命测试设备采用制动器与智能恒流源/伺服电机+伺服驱动器组成的测试系统。 电机寿命测试系统(ATC-1005)是一款先进的，可在计算机(Windows 7/xp/10)操作系统下进行数据采集的马达寿命测试软件。由电机测试电源(AC/DC);工业控制计算机;智能控制器;电机测试夹具;测试软件;磁滞制动器等组成。MOTOR-TEST(ATC-1006)测试软件用LABVIEW编写，具有特色的测试与图形绘制功能，可以计算并显示多个参数(电流等)。能测试 种类繁多的各式电机的寿命。凭借友好的用户界面，它所产出的测试数据可以储存 显示并易于转换为表格。能够进行扭矩开环控制，能过流;过温保护等，它可以根据客户要求进行订制。

原理框图：

机多工位寿命测试系统从原理上来分析，可以分为三大类，一个是数据采集部分;一个是加载控制部分;一个是辅助部分。数据采集部分可以分为两部分，电信号采集与机械信号采集。其中电信号可分为被测产品控制器的电压、电流等。机械信号包含了被测电机输出的扭矩、转速等。他们都可以通过仪器仪表配合电流互感器来测量。控制部分主要是由加载控制器、刹车器、控制电柜等组成可以通过软件来控制刹车器配合扭矩转速传感器来做扭矩或转速开闭环控制。也可以通过控制电柜给系统做各种软硬件保护。辅助部分是根据实际需求来如冷却装置、振动传感器、温度传感器等来辅助测试，此项根据实际需求来选配.

软件界面：

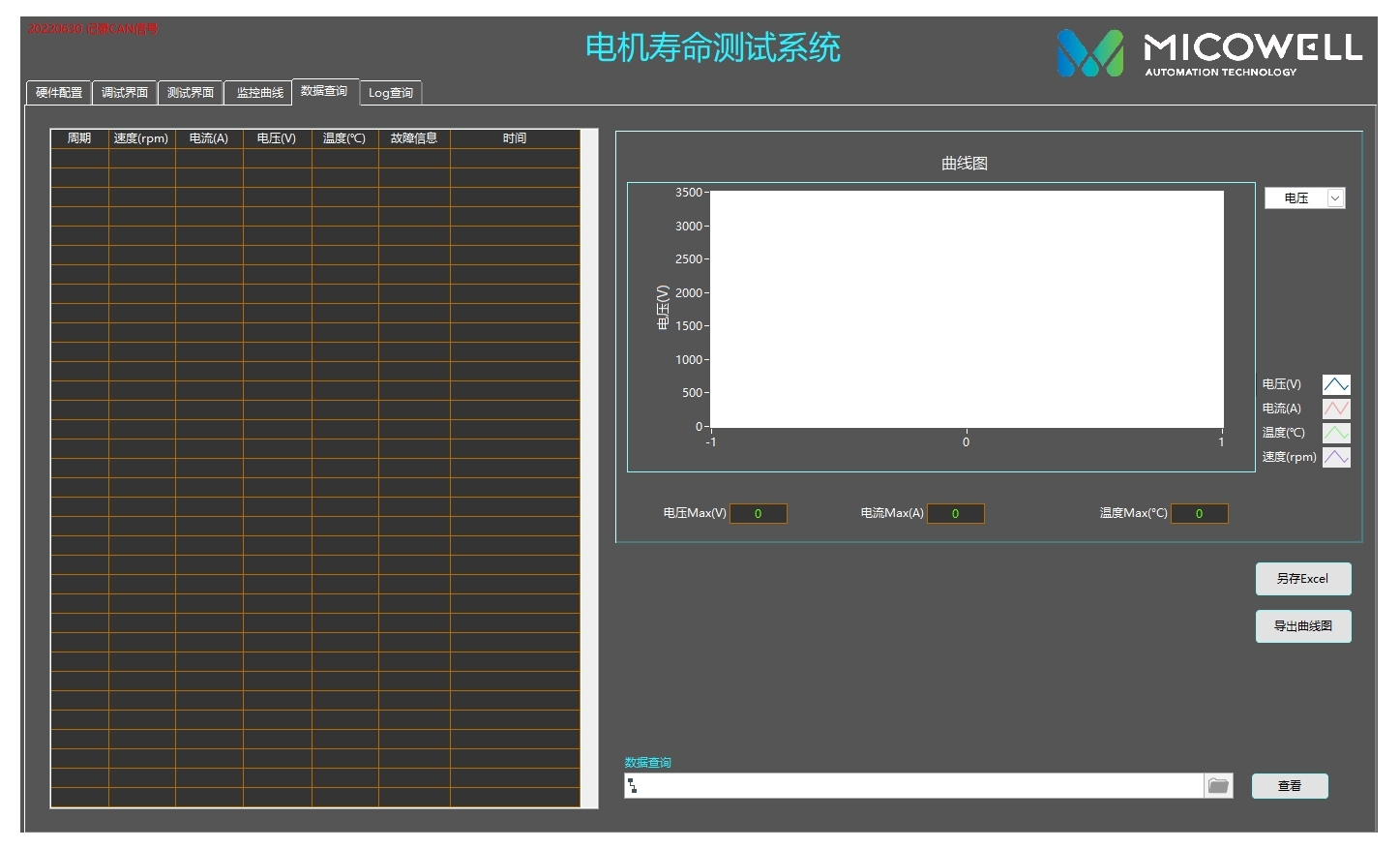

数据查询

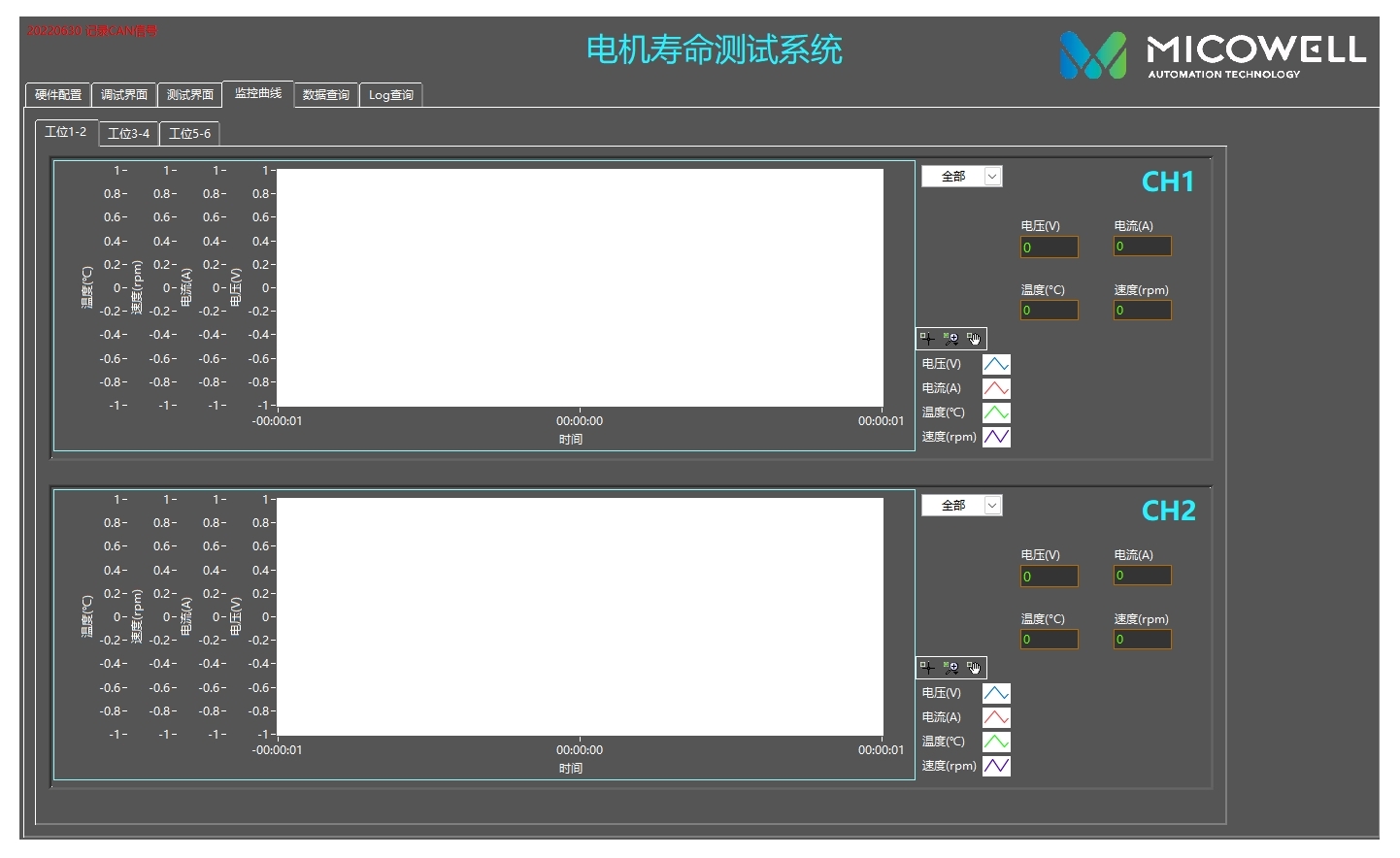

监控曲线

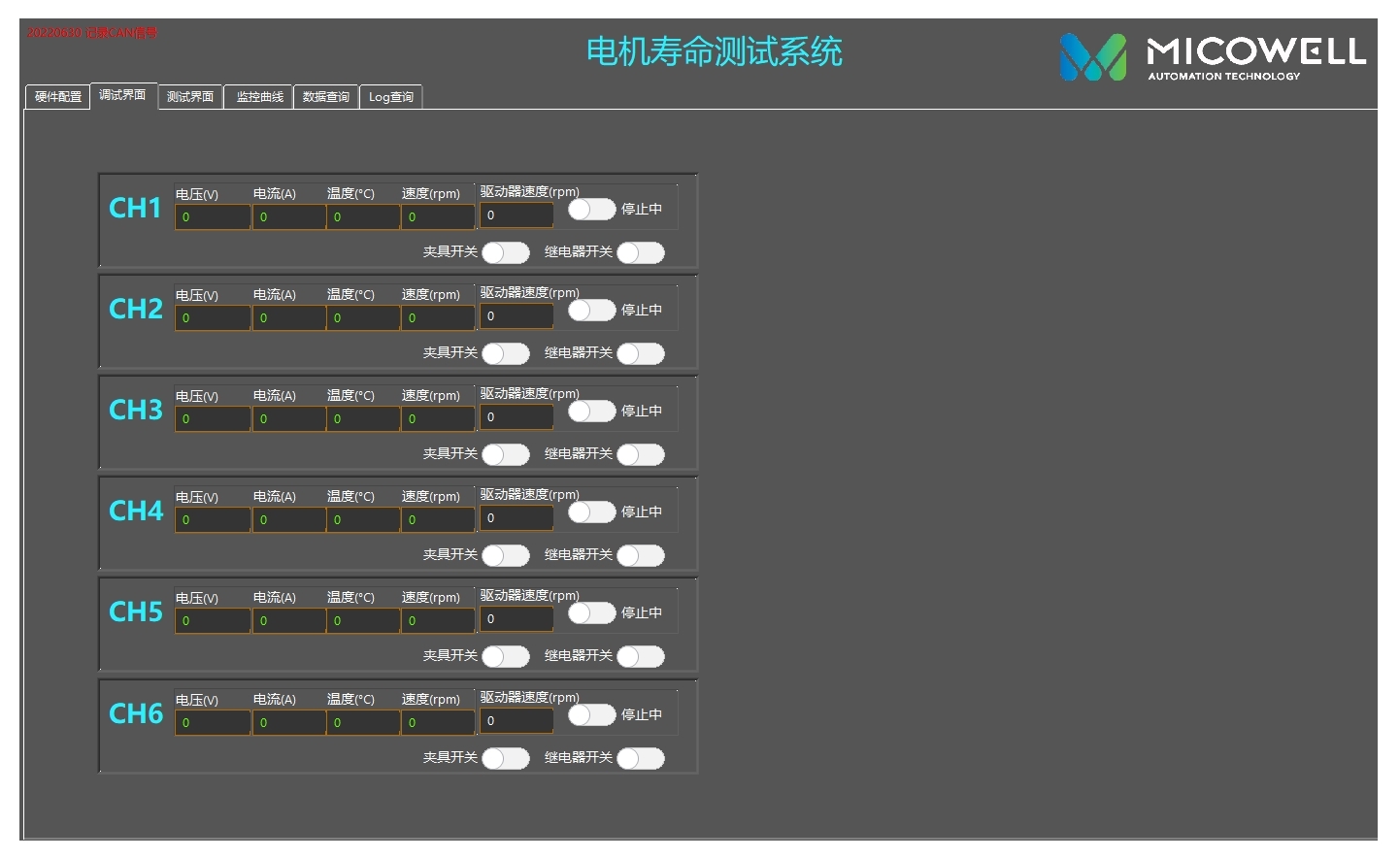

调试界面

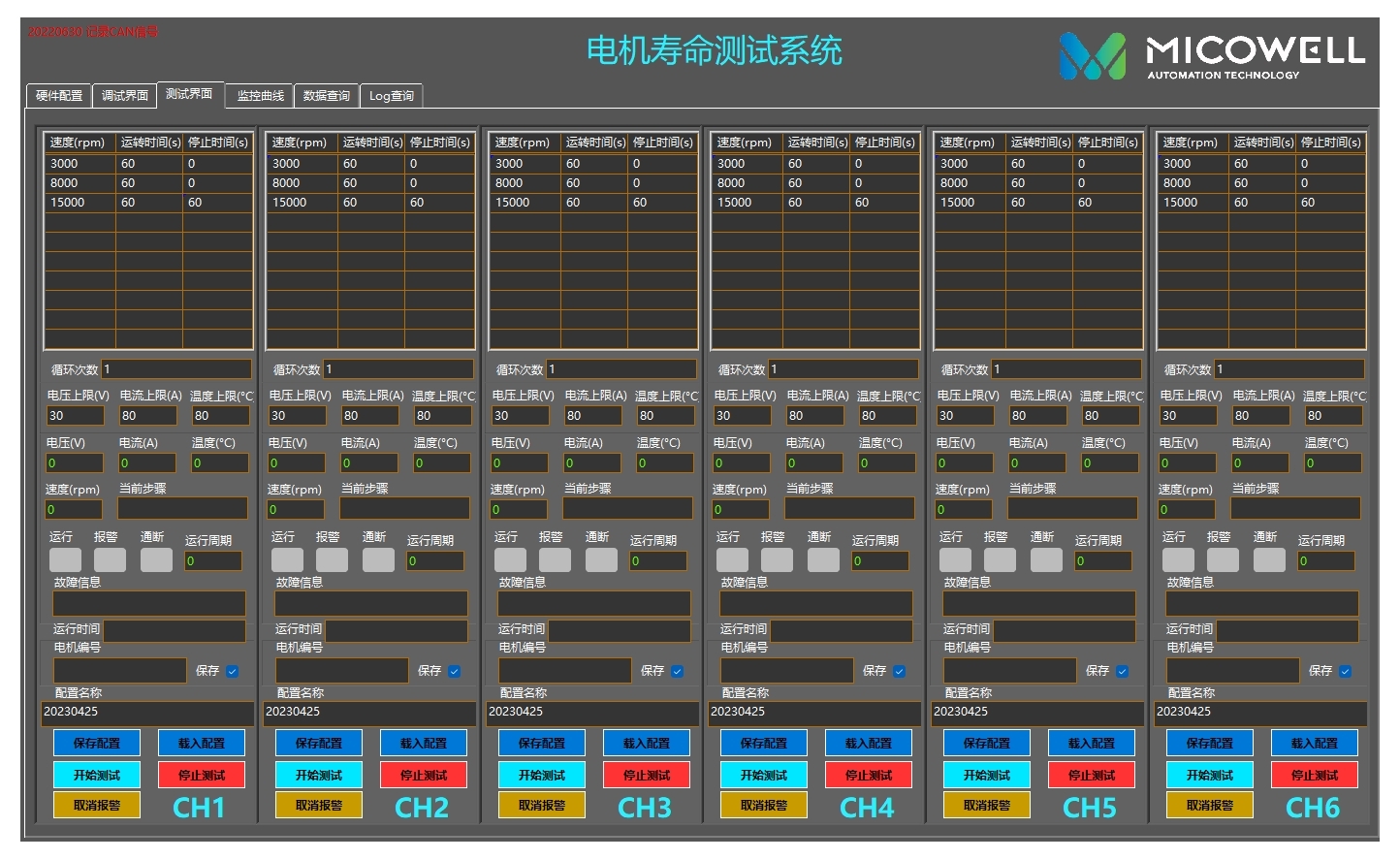

测试界面
