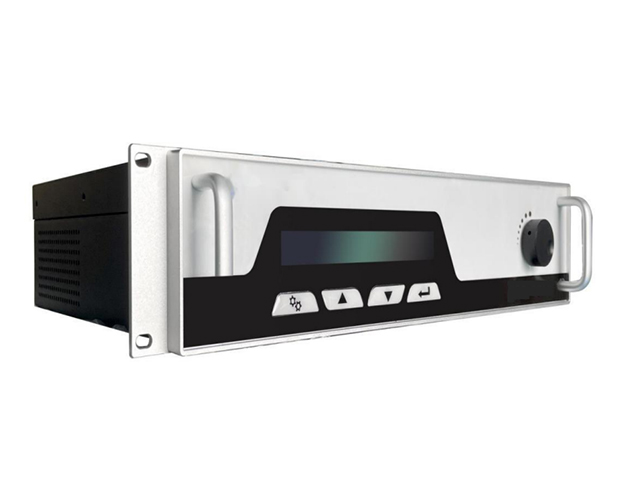

测功机控制器

设备简述

    MDC-2000加载控制器是用来控制磁滞测功机/涡流测功机/磁粉测功/扭矩转速传感+制动器给被测电机加载，同时采集测功机反馈的扭矩和转速信号。MDC-2000可编程加载控制器采用RS-232/USB/RJ45通讯，数据更新速度为20次每秒，具有手动加载(开环);自动加载(扭矩闭环;转速闭环);全程测试等功能。其中采用18位ADC采样芯片，采样精度可达0.02%F.S。开放PID给用户调节扭矩闭环控制精度可达0.1%。
联系方式：13925575320 立即咨询
详情信息

一、产品介绍



MDC-2000加载控制器是用来控制磁滞测功机/涡流测功机/磁粉测功/扭矩转速传感+制动器给被测电机加载，同时采集测功机反馈的扭矩和转速信号。MDC-2000可编程加载控制器采用RS-232/USB/RJ45通讯，数据更新速度为20次每秒，具有手动加载(开环);自动加载(扭矩闭环;转速闭环);全程测试等功能。其中采用18位ADC采样芯片，采样精度可达0.02%F.S。开放PID给用户调节扭矩闭环控制精度可达0.1%。具体规格参数如下：



参数名称 规格单位

最大扭矩

10,000单位，±5VTSC1

最大转速

99,999rpm
速度：从10-100,000rpm范围内，精度达到读数的0.1%
扭矩：量程的0.02%(±1mv)
保险丝(5×20mm)
电源：5A250V
功率需求
120VA
电压需求
220V50Hz/110V60HZ
最大恒流输出电压
24VDC
最大输入扭矩
TSC1：±5V
工作温度
5-40℃
相对湿度
＜80%
温度系数
两个通道在输入5V电压时，温度每变化1℃，扭矩则变化其量程的0.004%
宽度
483mm
高度
89mm
进深
302mm
重量
4kg



二、匹配测功机的使用说明



2.1 匹配磁滞式测功机的使用说明



加载线为4PIN 的航空插头，应用于加载控制器给测功机加载

信号线为 14PIN 专用插头，应用于加载控制器读取测功机的扭矩转速信号。

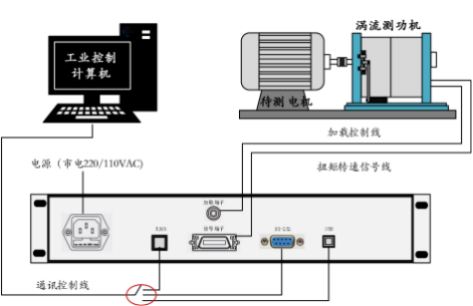

2.2 匹配涡流式测功机的使用说明



加载线为4PIN 的航空插头，应用于加载控制器给测功机加载

信号线为 14PIN 专用插头，应用于加载控制器读取测功机的扭矩转速信号。

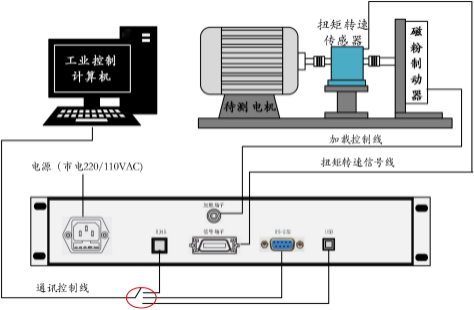

2.3 匹配扭矩转速传感器和制动器的使用说明



加载线为4PIN 的航空插头，应用于加载控制器给测功机加载

信号线为 14PIN 专用插头，应用于加载控制器读取测功机的扭矩转速信号。
