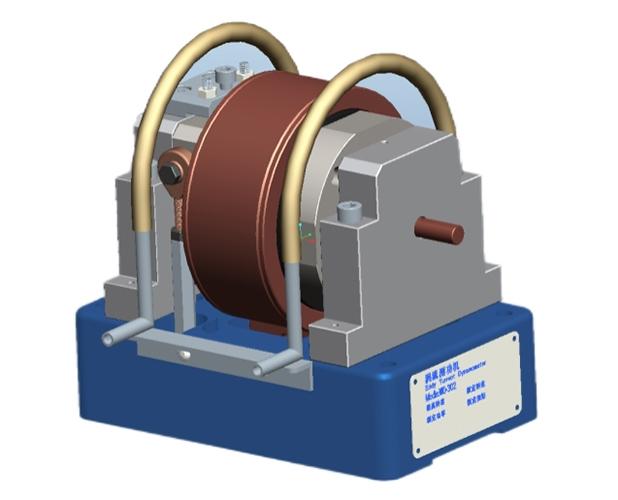

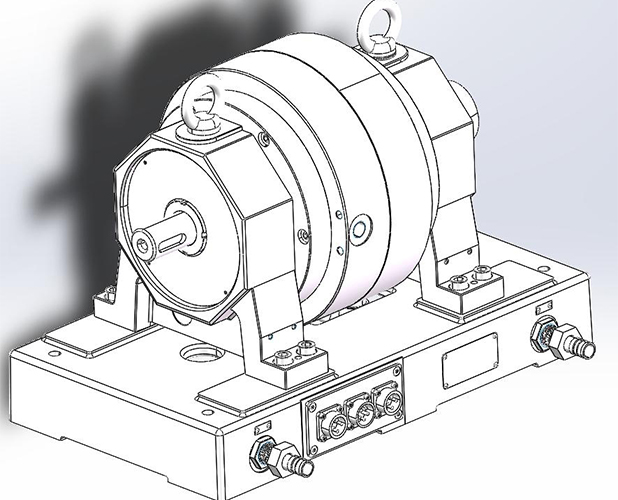

一、涡电流式测功机(WD系列)简介：

涡电流式测功机(WD系列)最为适用于高转速、中到高功率的电机测试。涡电流式测功机的扭力随着转速的提 高而加大，并在额定转速时达到扭力峰值。由于转子直 径较小，涡电流式测功机具有较低的惯性。其冷却方式 是通过定子内的循环水冷却系统来带走制动时所产生的热能。由于采用水冷却方式，WD 具有极高的连续测试功率(最大功率 30kW)。WD系列测功机的精度均可达其满度的±0.3%至±0.5%，根据型号及配置会略有差异。

二、涡电流式测功机(WD系列)应用：

将WD系列测功机安装在试验台上，即可对很多驱动元件 进行性能测试和可靠性测试，其中包括电动机、内燃机、 伺服电机、齿轮电机、气动设备、液压传输系统、泵电机、起动电机、电磁离合器、燃气轮机和涡轮压缩机等。

三、功能特点：

• 10多种型号
• 最大扭矩：0.3 N•m～100 N•m
• 额定功率：0.3 kW ～ 30 kW
• 稳定负载力矩，无串动
• 低惯量
• 低剩磁
• 可在任意旋转方向上运转
• 支持制动扭矩测量
• 高转速最高可达50000 rpm
• 集成式光学转速传感器

涡电流式测功机WD系列参数

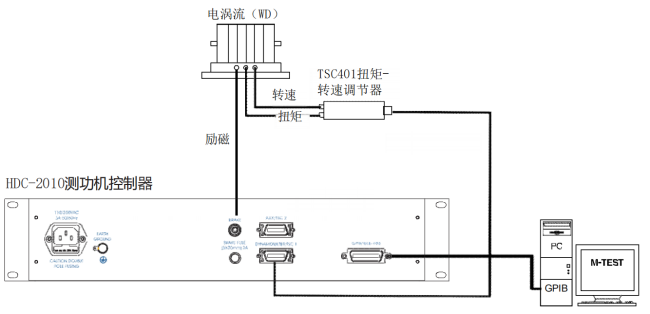

四、单机涡流测功机配置 ：

可以配备各种电子模块对测功机进行补充，如TSRC 扭矩/转速调节器和HDC-2010高速可编程测功机控制器。

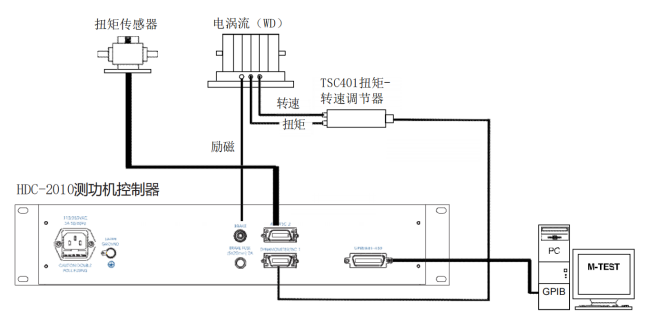

五、搭配扭矩传感器配置 ：

此外，麦珂威尔还可提供同轴扭矩传感器，它采用了一种独特的高精度扭矩测量技术。该传感器可极其精确的测量扭矩和转速，同时具有出众的电噪声免疫性。对于一个动态、高精密的系统，该扭矩传感器可以同轴安装在 被测装置与测功机之间。

六、涡流测功机的工作原理：

涡电流测功机在高转速时达到其最佳制动效果。WD系列涡电流式测功机非常适用于转速大于30,000rpm的电机。其输出的制动扭矩取决于转速。

• 光栅转速传感器：

每台WD系列测功机都标配一个带有60比特脉冲轮的光学转速传感器

• 冷却水消耗量：

对于所有WD 型号:≈ 30 l/kWh at t = 30 °C (公制) ≈ 8 gal/kWh at t = 86°F (US)

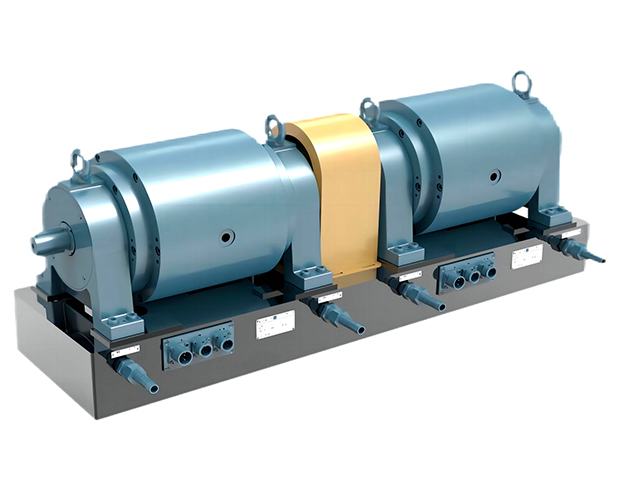

七、复合式涡流测功机规格表：

对于应用需要更高功率的专用速度范围，我司提供了一些涡流测功机安装在一个共同的基础上。例如：

• 型号WD-204+WD-204(额定扭矩40N·m，最大速度24000rpm，最大功率24 kW)
• 型号WD-105+WD-105(额定扭矩200N·m，最大转速15000rpm，最大功率60 kW)。
•

该项目使用的复合式测功机是采用电涡流测功机组合而成。涡电流式测功机(WD系列)最为适用于高转速、中到高功率的电机测试。涡电流式测功机的扭力随着转速的提 高而加大，并在额定转速时达到扭力峰值。由于转子直径较小，涡电流式测功机具有较低的惯性。其冷却方式 是通过定子内的循环水冷却系统来带走制动时所产生的热能。由于采用水冷却方式，WD 具有极高的连续测试功率。

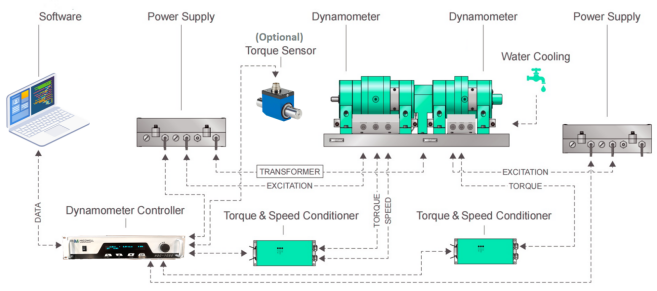

八、涡流测功机系统搭配原理图：

电机综合性能测试系统从原理上来分析，可以分为三大类，一个是数据采集部分;一个是加载控制部分;一个是辅助部分。数据采集部分可以分为两部分，电信号采集与机械信号采集。其中电信号可分为被测产品控制器的母线电压、电流、输入功率等。机械信号包含了被测电机输出的扭矩、转速等。他们都可以通过功率分析仪或者加载控制器来测量。控制部分主要是由加载控制器、测功机、控制电柜等组成可以通过软件来控制测功机配合扭矩转速传感器来做扭矩或转速开闭环控制。也可以通过控制电柜给系统做各种软硬件保护。辅助部分是根据实际需求来如冷却装置、振动传感器、温度传感器等来辅助测试，此项根据实际需求来选配。原理框图如下图所示：
