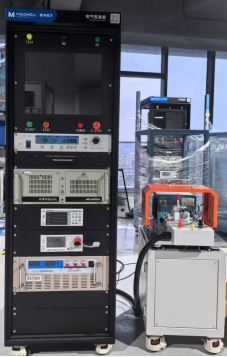

汽车辅助类电机测试设备简介

整体系统设计概述：

电机综合性能测试系统从原理上来分析，可以分为三大类，一个是数据采集部分;一个是加载控制部分;一个是辅助部分。数据采集部分可以分为两部分，电信号采集与机械信号采集。其中电信号可分为被测产品控制器的母线电压、电流、输入功率，被测产品控制器输出端及被测产品电机输入端的电压(UV;UW;VW)、电流(UV;UW;VW)、输入功率(UV;UW;VW)，频率等。机械信号包含了被测电机输出的扭矩、转速等。他们都可以通过电参数仪配合电流互感器来测量。控制部分主要是由加载控制器、测功机、控制电柜等组成可以通过软件来控制测功机配合扭矩转速传感器来做扭矩或转速开闭环控制。也可以通过控制电柜给系统做各种软硬件保护。辅助部分是根据实际需求来如冷却装置、振动传感器、温度传感器等来辅助测试，此项根据实际需求来选配。原理框图如下图所示：

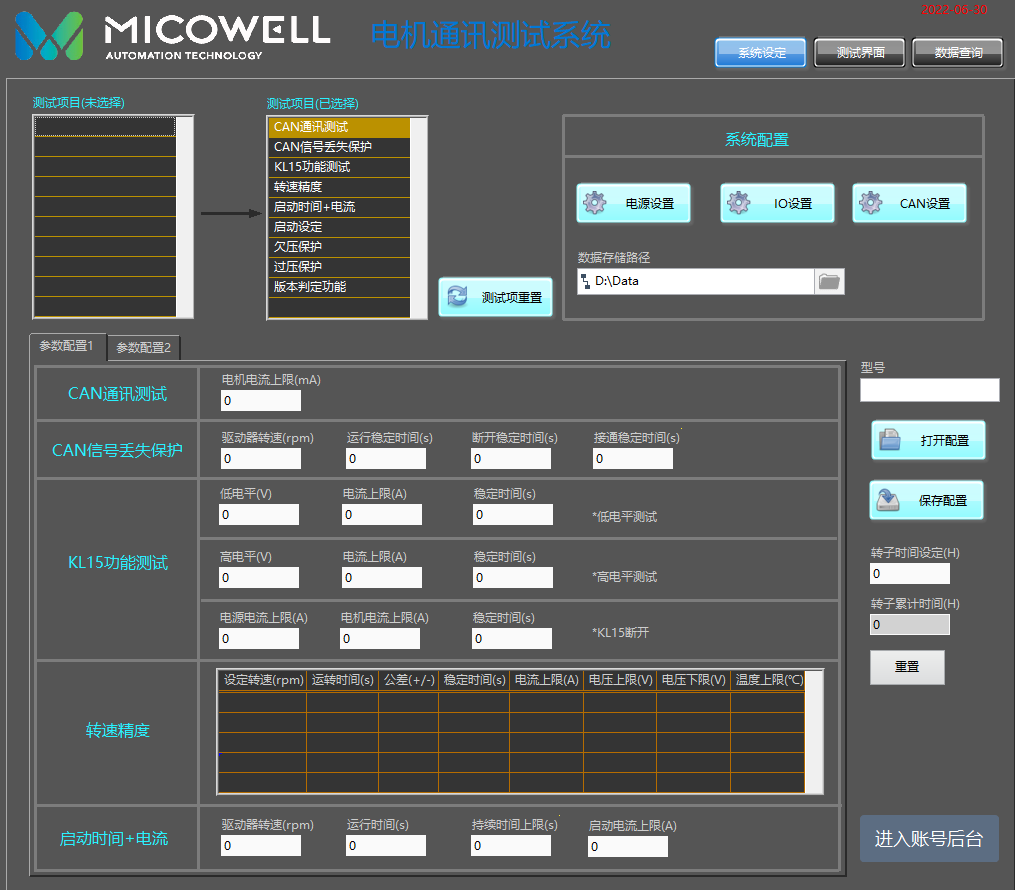

软件界面：
